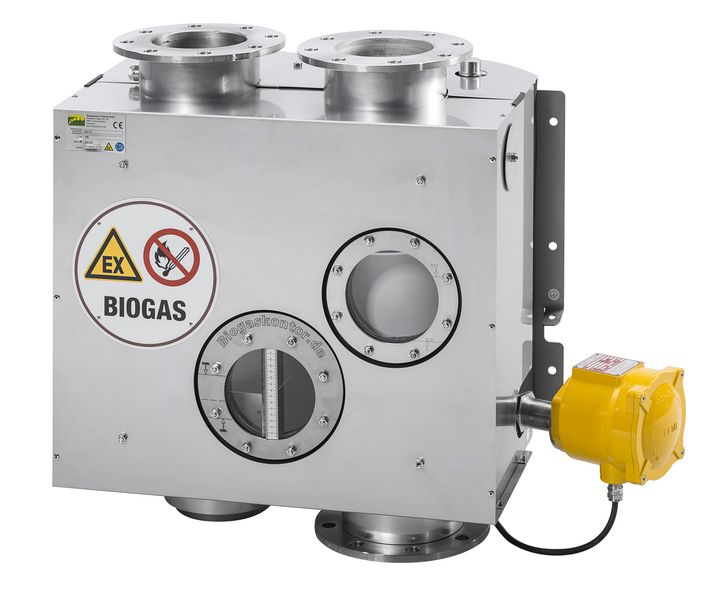

Устройство защиты от повышенного/пониженного давления ÜU TT
Для функционирования при повышенном и пониженном давлении система оборудована погружным гидравлическим затвором и камерой запирающей жидкости. Давление срабатывания для повышенного и пониженного давления может быть отрегулировано независимо одно от другого. Давление срабатывания определяется нагрузкой погружного гидравлического затвора.
Максимальный уровень налива запирающей жидкости определяется высотой внутреннего трубного стояка камеры. Дополнительная вода, образующаяся в результате конденсации или проникновения дождевой воды, самостоятельно вытекает наружу.
Для вытекающего наружу под действием повышенного давления газа вверху предусмотрено фланцевое соединение, к которому присоединен выпускной трубопровод (приобретается дополнительно).
При срабатывании устройства защиты от пониженного давления атмосферный воздух поступает через приточное вентиляционное отверстие в газопровод.
Уровень заполнения затвора повышенного давления (вверху) может контролироваться на заборнике. Уровень заполнения затвора пониженного давления (внизу) может контролироваться на смотровом окне.
На верхнем газовом входе находится насадок ½", используемый, например, для чистки (промывки), заполнения, взятия проб или подсоединения манометра.
Срабатывание при повышенном давлении
С увеличением давления на газовой стороне затвор повышенного давления (вверху) поднимается и после всплытия из запирающей жидкости газ может протекать и выделяться сквозь выпускной трубопровод. Затвор пониженного давления остается закрытым.
Срабатывание при пониженном давлении
Наоборот, при низком давлении затвор пониженного давления (внизу) повышается и после всплытия из запирающей жидкости воздух может попасть в устройство и в газопровод. Затвор повышенного давления остается закрытым.
Теплоизоляция
Теплоизоляция устройства защиты от повышенного/пониженного давления выполнена из гибкого каучука. Данная теплоизоляция нечувствительна к влажности, имеет закрытую ячеистую структуру и устойчива к возгоранию. Теплоизоляция обшита защитным чехлом из стального листа.
Размеры
Мы предлагаем ÜU TT в трех различных размерах. Они зависят от соответствующего расхода потока:
ÜU TT 150 для расхода газа до 150 м3/ч при давлении срабатывания 3 мбар
ÜU TT 200 для расхода газа до 220 м3/ч при давлении срабатывания 3 мбар
ÜU TT 273 и ÜU TT 300 для расхода газа до 600 м3/ч при давлении срабатывания 3 мбар
