Инструкции по эксплуатации
Устройство защиты от повышенного/пониженного давления присоединяется к газовой системе при помощи фланцев, соответствующих стандарту DIN. В ее верхней и нижней части расположены соединительные фланцы для подключения к газопроводу, так чтобы система могла быть подключена как сверху, так и снизу (см. изображения в разделах Последовательное соединение и Параллельное соединение). Подача газа может осуществляться через устройство защиты от повышенного/пониженного давления (последовательное соединение), либо параллельно к устройству.
При последовательной конфигурации к резервуару всегда должна подходить вторая соединительная газовая линия, так чтобы даже во время технических работ на устройстве защиты от повышенного/пониженного давления был возможен отвод газа.
Кроме того, газ не должен всасываться в устройство защиты от повышенного/пониженного давления посредством компрессора, так чтобы в устройстве при нормальной эксплуатации создавалось пониженное давление. Прежде всего, это касается систем с мембранными крышами без давления подкачки сжатым воздухом.
Через соединительные линии на устройство защиты не должны действовать тяговая сила и сила сжатия, например, вследствие теплового расширения, усадки, собственного веса линии или вибрации. При необходимости следует использовать компенсаторы теплового расширения.
Последовательное соединение

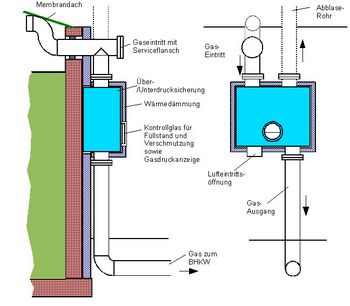

При последовательном подключении к газовой линии газ будет проходить по устройству защиты от повышенного/пониженного давления сверху вниз или снизу вверх. При таком соединении устройство защиты подключается крезервуар для ферментации посредством входной газовой линии (4) и к БТЭЦ (блочная теплоэлектроцентраль) посредством выходной газовой линии (12).
Так как подключенный резервуар для ферментации не имеет второго газоотводного отверстия, соединенного с потребителем газа, газовая линия должна оборудоваться обводным трубопроводом вокруг устройства защиты с запорным клапаном, так чтобы при выполнении технических работ на устройстве защиты от повышенного/пониженного давления газ мог поставляться к потребителю. При помощи вставных пластин на фланцах устройство защиты может быть разъединено в целях технического обслуживания.
Параллельное соединение

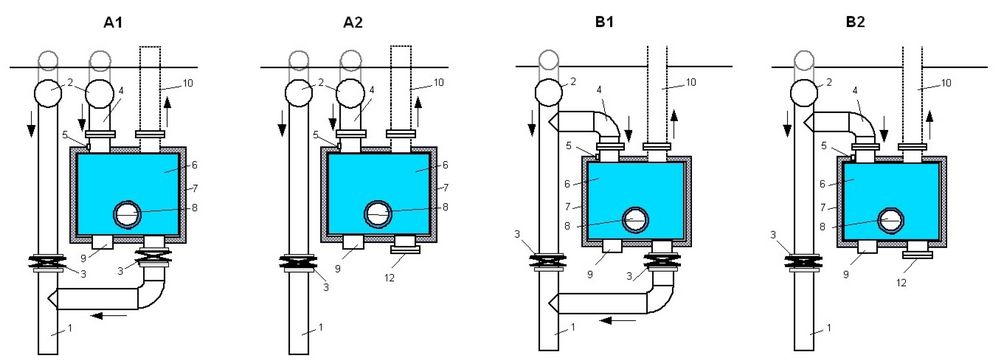

При параллельном соединении устройство защиты подключается к чану параллельно газозаборной трубе.
В случае вариантов A1 и B1 может быть выборочно реализован сквозной проток газа по устройству защиты в целях обогрева.
В случае вариантов B1 и B2 необходимо принять во внимание, что сильно всасывающий нагнетатель газа может повлиять на параметры срабатывания устройства защиты, в особенности при использовании пленочного колпака без давления подкачки сжатым воздухом.
| 1 | газопрово́д | 5 | ½"-шту́цер | 9 | откры́тие |
| 2 | фла́нец кры́шка | 6 | повышенного/пониженного давления | 10 | труба́ |
| 3 | газ засло́нка | 7 | теплоизоля́ция | 11 | труба́ |
| 4 | газ вход | 8 | смотрово́е стекло́ | 12 | фла́нец кры́шка |
Защита от замерзания и условия применения
Устройство защиты от повышенного/пониженного давления оборудовано теплоизоляцией.
При монтаже устройства для защиты от повышенного/пониженного давления непосредственно на стенке резервуар для ферментации обеспечивается передача тепла к устройству защиты. Кроме того, устройство дополнительно обогревается за счет прохода через него теплого биогаза из резервуар.
В случае, если в резервуар для ферментации или промежуточной ферментации брожение проходит при температуре до 35°C, устройство защиты следует подсоединять к газовой системе последовательно, чтобы образующийся газ проходил через устройство и обогревал его.
Первое наполнение при еще холодном резервуар и холодном газе в случае вероятности заморозков должно осуществляться с применением средств против замерзания.
Кроме того, устройство защиты впоследствии может быть снабжено саморегулирующимся взрывобезопасным устройством обогрева.
