Indicazioni di installazione
Il dispositivo di sicurezza per sovrapressione/pressione negativa si collega al sistema tramite flangia DIN. Sono presenti due flange, una superiore e una inferiore, per la conduttura del gas, in modo da poter essere collegato da entrambi i lati (vedere anche le figure nelle sezioni Direzione del gas in serie (in-line) e Direzione del gas in parallelo). Il gas può essere condotto attraverso il dispositivo di sicurezza (in-line) o in parallelo verso il dispositivo.
Con funzionamento in-line è sempre necessaria la presenza di una conduttura di gas di collegamento al serbatoio, in modo che, anche in caso di interventi di manutenzione al dispositivo, il gas possa scorrere.
Inoltre, il gas non deve essere aspirato da un compressore tramite il dispositivo di sovrapressione/pressione negativa, poiché nel dispositivo, durante il normale funzionamento, è già presente una pressione negativa. Ciò vale in particolar modo in caso di membrane di copertura del serbatoio senza pressione in entrata dell'aria.
Dalle condutture la forza di aspirazione o pressione non deve influire sul dispositivo, ad es. per dilatazione termica, cedimenti, peso proprio della conduttura o vibrazioni. Se necessario utilizzare compensatori di dilatazione.

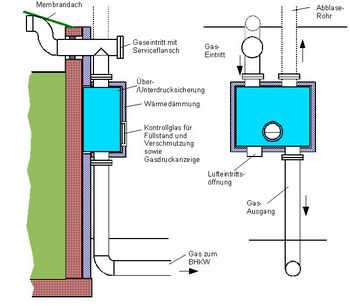

Direzione del gas in serie (in-line)
In caso di collegamento alla conduttura di gas in serie il dispositivo di sicurezza per sovrapressione/pressione negativa permette il passaggio del gas del serbatoio di liquami dall'alto verso il basso o viceversa. Per il funzionamento in-line il dispositivo viene connesso con il tubo dell'orifizio di entrata (4) al serbatoio e con il tubo dell'orifizio di uscita (12) alla centrale termoelettrica.
A meno che il serbatoio di liquami a cui è connesso non abbia una seconda apertura per il prelievo di gas con collegamento all'utente, la conduttura di gas dovrebbe essere dotata di tubo di sorpasso del dispositivo con valvola a farfalla, in modo che durante i lavori di manutenzione al dispositivo il gas possa essere convogliato al consumatore. Il dispositivo di sicurezza può essere separato dal sistema tramite rivestimento rimuovibile posizionato sulle flange.
Direzione del gas in parallelo
Per il funzionamento in parallelo il dispositivo viene connesso con il tubo di presa del gas al serbatoio di liquami.

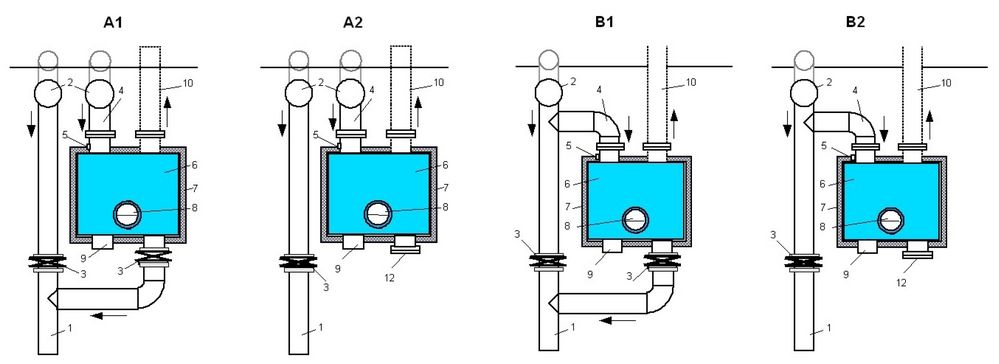

Con le varianti A1 e B1 è possibile realizzare, opzionalmente, anche un flusso di gas nel dispositivo a scopo di riscaldamento.
Con le varianti B1 e B2 è necessario assicurarsi che la risposta del dispositivo, in presenza di soffianti di gas con molta forza aspirante, non ne risulti influenzata, in particolare in caso di coperture con pellicole senza pressione in entrata dell'aria.
| 1 | Conduttura di gas | 5 | Raccordo ½" | 9 | Orifizio di entrata dell'aria |
| 2 | Copertura flangia di servizio | 6 | Dispositivo di sicurezza per sovrapressione/pressione negativa | 10 | Tubo di scarico |
| 3 | Valvola di chiusura del gas | 7 | Isolamento termico | 11 | |
| 4 | Entrata gas | 8 | Spia | 12 | Copertura flangia |
Condizioni di impiego e protezione dal gelo
Il dispositivo di sicurezza per sovrapressione/pressione negativa è dotato di isolamento termico.
Durante il montaggio diretto alla parete del serbatoio è necessario assicurarsi che il dispositivo di sicurezza per sovrapressione/pressione negativa trasmetta calore. Inoltre, il dispositivo si riscalda tramite il flusso del biogas caldo dal serbatoio di liquami.
In caso di temperature dei liquami nei serbatoi o in quelli secondari inferiori a 35 °C, il dispositivo deve essere collegato al sistema in serie (in-line), in modo che il gas prodotto mantenga il dispositivo completamente caldo e capace di trasmettere il calore.
Per protezione contro il congelamento il primo riempimento a serbatoio e gas ancora freddi deve avvenire con antigelo.
Inoltre, è possibile posteriore dotare il dispositivo di sicurezza di un riscaldamento aggiuntivo autoregolante.
