Régulateur de pression ÜU-GD

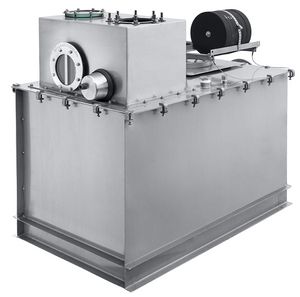

Le régulateur de pression ÜU-GD sert à réguler la pression dans le digesteur d'une installation de biogaz. Le régulateur de pression ÜU-GD 150 / 200 est constitué d'un réservoir en inox rempli d'un liquide de blocage et d'une tôle séparant l'espace rempli de gaz de l'espace rempli d'air.

La jauge du régulateur ÜU-GD permet à l'exploitant de voir du premier coup d'œil

• Si le liquide de blocage est souillé

• Quelle est la pression de gaz actuelle

• Quelle est la pression maximale sur laquelle le dispositif de protection est réglé

• Si du gaz est en cours d'évacuation

Le régulateur de pression peut être équipé d'une plaque de surpression supplémentaire lestée qui réagit lorsque le régulateur de pression à proprement parler ne suffit plus parce qu'il est encrassé ou surchargé et que la pression de gaz dépasse le seuil admissible. En cas d'urgence, la plaque de surpression sert de régulateur de pression et est réglée à un seuil supérieur de celui du régulateur de pression ÜU-GD.

Principe de fonctionnement :

Lorsque la pression du gaz dans le digesteur augmente, le niveau du liquide dans l'espace rempli de gaz au niveau du régulateur de pression baisse jusqu'à ce que le biogaz puisse s'échapper à l'air libre en passant par un tuyau d'échappement situé sous la tôle de séparation. À l'inverse, en cas de sous-pression côté gaz, le niveau de liquide est pressé vers le bas côté air jusqu'à ce que de l'air puisse passer à travers. Cela permet d'éviter l'apparition d'une éventuelle sous-pression non admise dans le fermenteur. Les tailles des chambres sont conçues de manière à ce qu'en cas de réglages variables de la pression de déclenchement pour la surpression, la pression de déclenchement du dispositif en cas de sous-pression soit toujours le double en termes de hauteur. Le niveau maximal du liquide de blocage est réglé au moyen d'un trop-plein. L'eau entrante supplémentaire provenant de la condensation ou de la pluie peut s'écouler automatiquement grâce au trop-plein. Le niveau de remplissage détermine la pression de délcenchement à laquelle le système laisse s'échapper du gaz (en cas de surpression) ou de l'air (en cas de sous-pression). Lorsque la pression augmente, le liquide de blocage superflu accumulé par l'effet de condensation ou la pluie est d'abord évacué par le trop-plein.

Remarque importante :

Tailles

Nous proposons les systèmes de régulation de pression ÜU GF en trois tailles différentes.

• ÜU-GD 150 pour des volumes de gaz jusqu'à 125 m3/h

• ÜU-GD 200 pour des volumes de gaz jusqu'à 200 m3/h
