Über- Unterdrucksicherung ÜU GD

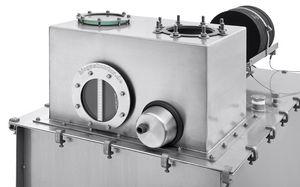

Die Über- Unterdrucksicherung ÜU GD dient zur Regulierung des Über- Unterdrucks im Fermenter einer Biogasanlage. Die Über- und Unterdrucksicherung ÜU GD 150 / 200 besteht aus einem Edelstahlbehälter mit Sperrflüssigkeit und Trennblech zwischen Gasraum und Luftraum.
Im Schauglas der ÜU GD kann der Betreiber auf einen Blick sehen
Ob die Sperrflüssigkeit verschmutzt ist
Welcher Gasdruck gerade herrscht
Auf welchen Maximaldruck die Sicherung eingestellt ist
Ob gerade Gas abgeblasen wird
Die Über- Unterdrucksicherung kann mit einer zusätzlichen Überdruckscheibe ausgestattet werden, welche gewichtsbelastet ist und dann anspricht, wenn durch Verschmutzung oder Überlastung die eigentliche Über- Unterdrucksicherung nicht ausreichend und der Gasdruck über den zulässigen Wert hinaus ansteigt. Die Überdruckscheibe dient als Notfall- Überdrucksicherung und wird auf einen höheren Wert eingestellt als die ÜU-GD-Sicherung.
Funktionsprinzip:
Bei ansteigendem Druck auf der Gasseite des Fermenters wird der Flüssigkeitspegel im Gasraum der Über-Unterdrucksicherung nach unten gedrückt, bis das Biogas unter dem Trennblech durchtreten kann und auf der Luftraumseite über ein Abblaserohr ins Freie entweicht. Umgekehrt wird bei Unterdruck auf der Gasseite des Fermenters der Flüssigkeitspegel auf der Luftseite nach unten gedrückt bis Luft durchtreten kann. Somit wird ein möglicher unzulässiger Unterdruck im Fermenter abgebaut. Die Kammergrößen sind so gestaltet, dass bei einer gewählten Einstellung des Ansprechdrucks für Überdruck der Ansprechdruck für Unterdruck immer die doppelte Höhe hat. Der maximale Füllstand der Sperrflüssigkeit wird durch ein Überlaufrohr eingestellt. Durch Kondensation oder Regeneintritt zusätzlich eintretendes Wasser kann über das Überlaufrohr selbsttätig ablaufen. Die Höhe des Füllstandes bestimmt den Ansprechdruck, bei dem Gas (bei Überdruck) oder Luft (bei Unterdruck) durchgelassen wird. Bei ansteigendem Druck wird durch Kondensation oder Regenwasser angesammelte, überschüssige Sperrflüssigkeit zunächst durch das Überlaufrohr herausgedrückt.
Wichtiger Hinweis:
Der Auslaufstutzen muss immer offen bleiben, damit überschüssiges Kondensat abfließen kann. Wegen der Gefahr des Einfrierens und des Leersaugens durch die Saughebewirkung , darf zur Abführung des Kondensates nur eine offene Rinne verwendet werden, keinesfalls ein Schlauch!
Größen
Wir bieten zwei verschiedene Größen für die Über- Unterdrucksicherung ÜU GD an:
ÜU GD 150 für Gasmengen bis 125 m3/h
ÜU GD 200 für Gasmengen bis 200 m3/h
